鑄造碳化鎢的形態(tài)及特性
2014-9-15 9:18:05 點(diǎn)擊：
碳化鎢(WC)硬質(zhì)合金具有高硬度、高耐磨性和優(yōu)良的斷裂韌性，被譽(yù)為“工業(yè)的牙齒”，在鉆井工具、切削工具、精密模具、礦山工具、打印針頭、軍工穿甲彈等領(lǐng)域得到了廣泛應(yīng)用。

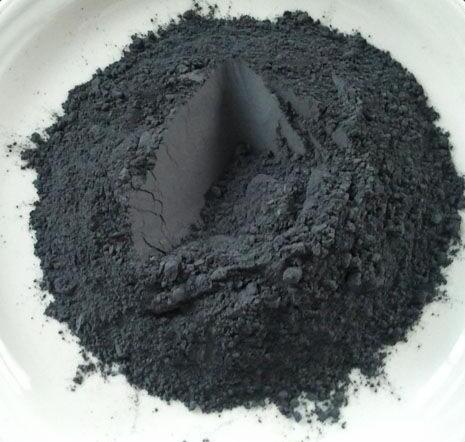

圖（1）鑄造碳化鎢粉末，用于等離子噴涂碳化鎢涂層
鑄造碳化鎢是以WC粉和金屬鎢粉為原料,按碳含量要求配制成混合料裝入石墨舟中,在約3000℃的熔煉爐中熔化和補(bǔ)充滲碳,將熔體澆鑄成條,然后將鑄條破碎、分級(jí),制成各種粒度范圍的鑄造碳化鎢。鑄造碳化鎢是WC和W2C的共晶,其洛氏硬度高達(dá)93～93.7HRA,其最硬組分W2C的顯微硬度為2500～3000 HV,因此具有非常好的耐磨性。然而,由于鑄造碳化鎢顆粒的外形多呈針狀、片狀等不規(guī)則形態(tài),使其在有沖擊的間斷工作狀態(tài)下,裸露出表面的尖角因極易碎裂而造成先期磨損,同時(shí)其不規(guī)則的表面形態(tài)容易產(chǎn)生應(yīng)力集中,產(chǎn)生裂紋。

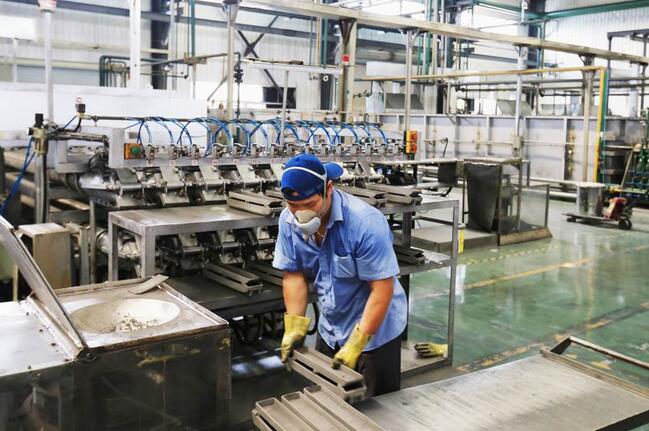

圖（2）碳化鎢粉末生產(chǎn)車間
- 上一篇：資源優(yōu)勢(shì)明顯磨料硬質(zhì)合金產(chǎn)業(yè)前景廣闊 [2014/9/16]
- 下一篇：硬度和韌性介于鑄造與燒結(jié)碳化鎢之間的單晶碳化鎢 [2014/9/15]
