碳化钨涂层_色www._碳化钨喷涂_色com_碳化钨焊条_色av综合网_碳化钨合金块-北京耐默

碳化鎢性能實驗結果總結：

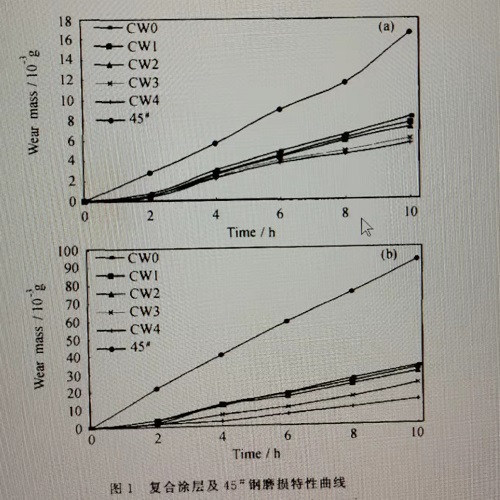

⑴根據磨損試驗結果繪制了試樣的磨損特性曲線，示于圖1。從圖la和圖lb可以看出不論是濕磨損還是干磨損、鈷基合金-碳化鎢復合涂層的耐磨性均比淬火鋼的耐磨性高出多倍，顯示出優良的耐磨性能。而且碳化鎢含量越高，其耐磨性越強。碳化鎢復合涂層的干摩擦和20*機油潤滑條件的耐磨性分另比淬火45”鋼提高8倍和4倍以上。

⑵鈷基合金-碳化鎢復合涂層以及淬火態45°鋼在10%HCI和10%NaOH溶液中腐蝕質量損失與試驗時間關系示于圖2。從圖2中可以看出在酸性溶液中45”鋼的腐蝕速率遠大于復合涂層的腐蝕速率說明復合涂層的耐蝕性要高于45”鋼，其中WI(15 WO)涂層的耐蝕性比45”鋼提高10倍 以上，值得注意的是，在堿性溶液中試樣不但沒有展量損失，而且質量增加，在第一、二天尤其顯著。這主要是由于在第一、二天試樣在堿性溶液中其表面迅速形成了鈍化膜，使試樣增重很多。建立的鈍化膜保護試樣不受腐蝕和繼續鈍化，后來幾天試樣質量變化不大。圖中質量增加曲線證實這一觀點。添加了碳化鎢的涂層具有良好的耐腐蝕性，比45鋼高10倍以上 。
